江西省天然氣萬安有限公司萬安縣中心城區天然氣利用工程項目
發布時間：2020-07-20
|
安全評價單位名稱 |
江西省天然氣萬安有限公司 |
|
項目名稱: |
江西省天然氣萬安有限公司萬安縣中心城區天然氣利用工程項目安全預評價報告 |
|
簡 介: |
|
|
江西天然氣萬安有限公司成立于2013年12月12日，公司地址位于江西省吉安市萬安縣芙蓉鎮鳳凰路20號。江西天然氣萬安有限公司負責萬安縣的天然氣利用工程項目的實施。建設萬安縣工業園區合建站，萬安縣工業園區合建站選址位于萬安縣工業園區二期符合工業園長期發展規劃。萬安縣工業園區合建站于2013經吉安市發展和改革委員會批準進行前期準備工作（吉市發改交能字【2013】10號），該項目于2015年委托河南鑫安利安全科技股份有限公司進行安全預評價工作并評審通過。后由于多種原因導致施工一度暫停，2019年經萬安縣發展和改革委員會批準項目重新復工建設（萬安改字【2019】25號），2019年12月取得萬安縣建設項目選址意見書（建字第2019（92）號）。
根據《中華人民共和國安全生產法》（中華人民共和國主席令第13號）、《城鎮燃氣管理條例》（國務院令第583號）、《江西省燃氣管理辦法》（省政府令第123號、政府令第242號令修改）、《江西省城鎮燃氣經營許可證管理辦法》（贛建字[2012]4號及《建設項目安全設施“三同時”監督管理辦法》(國家安監總局令第36號)的要求，新建、改建、擴建的城鎮燃氣建設項目應當進行安全評價。
受江西天然氣萬安有限公司的委托，江西贛安安全生產科學技術咨詢服務中心承擔了《萬安縣中心城區天然氣利用工程項目》的安全預評價工作。并組成項目評價組對江西天然氣萬安有限公司提供的資料、文件進行認真的閱讀和分析，并于2020年6月11日到工業園區合建站站址現場進行了實地調查，根據《安全預評價導則》（AQ8002-2007）的要求，編寫此評價報告。
|
|
|
安全評價項目組長: |
李永輝 |
|
技術負責人: |
馬 程 |
|
過程控制負責人: |
檀廷斌 |
|
評價報告編制人: |
李永輝 |
|
報告審核人: |
林大建 |
|
參與評價工作的安全評價師: |
李永輝、陳 浩 |
|
注冊安全工程師: |
/ |
|
技術專家: |
/ |
|
到現場開展安全評價工作的人員名單: |
李永輝 |
|
時間和主要任務: |
完成時間：2020年7月15日；
主要任務：安全預評價； |
|
評價報告: |
|
|
一、評價對象及范圍：
本報告的范圍為江西天然氣萬安有限公司萬安縣中心城區天然氣利用工程項目，包括萬安縣工業園區合建站（包括天然氣門站、LNG氣化站、辦公樓、公用工程房、戊類倉庫），河西片區、工業園片區天然氣中壓管網、公用工程、輔助設施在生產、儲存過程中所涉及的安全方面的內容。
二、項目基本情況：
江西天然氣萬安有限公司成立于2013年12月12日，注冊資本2000萬元。
江西天然氣萬安有限公司是由江西天然氣能源投資有限公司和萬安縣能源投資開發有限公司共同出資組建，是公用性國有供氣公司。2013年12月12日取萬安縣管道天然氣特許經營權授權書。江西天然氣萬安有限公司是國有清潔能源運營商，是建設、經營、管理和發展萬安縣城區管道燃氣事業的唯一主體，擁有萬安縣城區管道燃氣特許經營權。
總平面布置：
根據站區的實際情況，生產工藝的需求，總平面分為生產區、生產輔助區、辦公區。
總平面分區布置，即分為生產區、辦公區、生產輔助區。生產區、生產輔助區、辦公區依次從北向南布置。生產區由門站工藝裝置區、LNG氣化站、LNG儲罐、裝卸柱組成。生產輔助區由公用工程房（包含消防泵房、發電機間、配電間）、消防水池、門衛室、戊類庫房。辦公區由辦公樓組成。生產區與輔助區、辦公區之間用綠化帶隔開。站區四周設2m高的圍墻，儲罐區四周設1m高防護墻。總平面布置詳見附圖。
站區東面共設2個對外出入口，生產區1個，輔助區、辦公區1個。
根據總圖布置，結合當地的自然條件，對站區不同的區域采用不同的綠化方式，以滿足對環境的要求。
工業園區合建站設施與建構筑物、設施之間的距離依據《城鎮燃氣設計規范》GB50028－2006規定，見表2.7.1-1～3。(各數據依據建設單位提供的工業園區合建站平面圖測距得出。)
工藝介紹：
一、LNG供氣工藝
1、工藝流程簡述
LNG采用罐式集裝箱運輸，通過公路車輛運至本站，在卸氣臺通過增壓器對集裝箱增壓，利用壓差將LNG送至低溫LNG儲罐儲存，儲存的溫度為-162℃，壓力為0.4MPa。儲罐內的LNG利用儲罐增壓器增壓到0.5MPa，同樣利用壓差將LNG送至空溫式氣化器。在空溫式氣化器中，液態天然氣與空氣換熱，發生相變，轉化為氣態，并升高溫度。當空溫式氣化器出口天然氣超過5℃時，直接經調壓、計量、加臭后進入中壓輸配管網。冬季當空溫式氣化器出口的天然氣溫度達不到5℃時，通過電熱式加熱器使其溫度達到5℃以上，再經調壓、計量、加臭后進入中壓輸配管網。
罐式集裝箱內的LNG用完后，尚有天然氣的氣體，這部分氣體經BOG加熱器加熱后，進入BOG緩沖罐，再進入管網。
低溫真空粉末絕熱儲罐的日蒸發率一般為0.3%（重量），這部分氣化了氣體如果不及時排出，會使儲罐上部氣相空間的蒸發壓力逐漸升高。為保證儲罐的安全，通過降壓調節閥根據壓力自動排出罐頂的氣體（BOG），這部分BOG氣體經BOG加熱器加熱后，進入BOG緩沖罐，再進入管網。
每個LNG儲罐上都裝有高、低液位報警設施及壓力高報警。在每個LNG儲罐上和每兩端封閉的管段中均設有安全放散閥，以保證儲罐和管道的安全，安全放散的氣體經EAG加熱器加熱后通過放空管放空。
在兩組空溫氣化器的入口處均設有氣動切斷閥，正常工作時兩組空溫氣化器通過氣動切斷閥在控制臺處的定時器進行切換，切換周期為6小時/次。當出口溫度低于0℃時，低溫報警并連鎖切換空溫氣化器。
工藝流程圖如下：
2、液化天然氣氣化工藝
液化天然氣的氣化流程比較簡單，目前國際上采用的氣化方式有幾種，根據熱源的不同，氣化可分為兩大類：
(1) 常溫蒸發－使用自然熱源如：空氣、海水。
(2）加熱蒸發－使用人工熱源如：燃氣、電。
空溫式氣化器使用空氣作為熱源，節約能源，操作費用低廉，但萬安縣的冬季極端最低溫度－5℃，使用空溫式氣化器，冬季結霜，降低傳熱效果，不能滿足生產要求。
水浴式加熱器使用熱水作為熱源，需建燃氣鍋爐房，操作費用較高。
綜合兩者的特性，本工程擬采用空溫式氣化器和電加熱水浴式加熱器相結合的串連方式，既滿足夏季使用自然能源，又滿足冬季空溫式氣化器不能正常工作時使用，以保證供氣不間斷。
空溫式氣化器采用強制通風型，不但可以減少換熱面積，還可以加快除霜、除霧的時間。
3、工藝參數
（1）供氣規模：工業園區合建站10000Nm3/h。
（2）設計壓力
LNG儲罐系統： 工作壓力：0.5MPa，設計壓力：0.8MPa；
LNG氣化器系統：工作壓力：0.5MPa，設計壓力：0.8MPa；
管道系統： 工作壓力：0.5MPa，設計壓力：1.6MPa。
（3）設計溫度
液化天然氣系統：-196℃
天然氣系統： -20℃-50℃
氮氣系統： 常溫
三、評價結論
通過對萬安縣江西天然氣萬安有限公司工業園區合建站建設項目的安全預評價，項目危險、有害因素分析及定性、定量評價，認為：
1）該工業園區合建站項目天然氣儲量均不超過國家標準規定的重大危險源的臨界量，該工業園區合建站不構成危險化學品重大危險源通過辨識，天然氣屬于重點監管的危險化學品。
2）設建設項目存在火災、爆炸、觸電、機械傷害、車輛傷害、高處墜落、淹溺、低溫凍傷與中毒和窒息等危害和氣候環境高溫、噪聲等有害因素，其中火災、爆炸是建設項目最主要的危險,需重點防范。項目需重點關注工藝設備和自控儀表安全對策措施。
3）根據預先危險分析，可能導致發生火災、爆炸的區域如儲罐區、裝卸等危險等級屬于Ⅲ級，噪聲和氣候環境高溫作業為Ⅰ級，其余危險源位置為Ⅱ，說明項目發生火災、爆炸的危險后果嚴重，工業園區合建站應注意加強儲罐區、裝卸等區域的管理和防護，發現隱患，及時消除。
4）儲罐區單元危險度由物質、容量、溫度、壓力和操作5個項目測評，根據危險度評價方法法，LNG儲罐區綜合得分為17分為Ⅰ級，屬高度危險。
5）根據作業條件危險性評價（LEC）法，LNG儲罐區的火災、爆炸為顯著危險等級，應加強監控、防范、配備安全設施，重點進行管理。除消防為稍有危險外，其余均為比較危險，因此工業園區合建站必須教育全體員工在建設項目投產運行后，嚴格按照操作規程作業，將危險控制在可以接受范圍內。
6) 火災爆炸事故模擬分析，1個LNG儲罐一起發生化學爆炸時，人員在269m以上、建構筑物在239m以上才較安全。針對危險物質儲存和生產過程中的危險因素，應采取相應的安全措施，儲罐區設防火圍堤，生產區設高2米的圍墻等降低事故所產生的危害和影響。并采取一切必要措施防止液化天然氣泄漏、杜絕著火源、防止自然災害引起的火災爆炸事故。使企業總體危險有害因素和程度控制在可接受的范圍。
評價結論
⑴萬安縣江西天然氣萬安有限公司工業園區合建站建設項目能按照《中華人民共和國安全生產法》的要求進行安全預評價，安全設施應按照“同時設計、同時施工、同時投入生產和使用”的“三同時”的要求進行，使項目建設達本質安全。
安全預評價結論：項目建設如認真貫徹“三同時”原則，落實《報告》提出的各項安全設施，按設計施工，確保各項安全設施與主體工程同時設計，同時施工，同時投入生產使用，江西省天然氣萬安有限公司萬安縣中心城區天然氣利用工程項目安全上是可行的。
|
|
|
提交時間: |
2020年7月20日 |
|

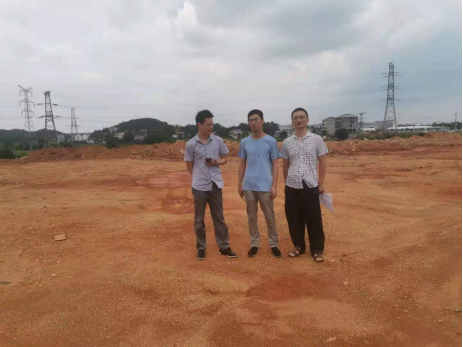

現場影像資料 |
|
